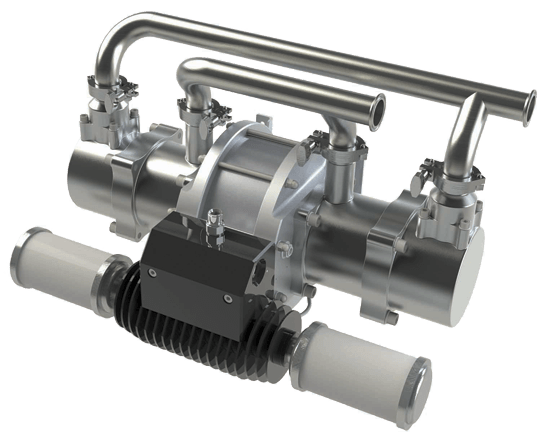

Bomba de pistón horizontal Binks Maple 60/32
Fabricante: Carlisle Binks
Número de pieza: 104020-M2
Descripción: Relación 3:1, 24 galones de caudal de fluido a 60 ciclos/min. Bomba de pistón horizontal avanzada, operada por aire, para aplicaciones de suministro y circulación de pintura. Consulte el manual a continuación para obtener más especificaciones.
Menos mantenimiento y menos tiempo de inactividad en la producción con la serie de bombas Binks Maple.
La serie de bombas Maple son bombas de pistón horizontales adecuadas para aplicaciones de presión baja y media. Las bombas combinan un motor neumático de bajo consumo y una sección de fluido que no tiene sellos exteriores que puedan provocar fugas. Los materiales y tratamientos de superficie de alta calidad garantizan bajos costos de mantenimiento y una larga vida útil.
Diseñado para trabajar con materiales sensibles a la humedad, al cizallamiento y abrasivos, la disposición del pistón horizontal proporciona fluctuaciones de presión mínimas.
Características:
- Diseño avanzado de motor de aire: la tecnología patentada significa un rendimiento sin lubricación, con bajo nivel de hielo y sin paradas
- Operación confiable: Sin sellos exteriores con fugas, además de un sello de respaldo con detección visual de fugas por fuelle que garantiza el funcionamiento continuo de la bomba durante el turno hasta el mantenimiento programado.
- Rendimiento suave: la presión uniforme para cada carrera del pistón y un cambio rápido mantienen las fluctuaciones de presión al mínimo.
- Fácil mantenimiento: fácil acceso a los sellos del pistón y válvulas de retención.
| Materiales recomendados | Aplicaciones típicas |
|
|
Literatura:
Piezas de repuesto (consulte el manual):
Lista de piezas - Conjunto de bomba
| Ref. Nro. | Nro. de pieza | Descripción |
| 1 | 160513 | PRIMAVERA |
| 2 | 164472 | TORNILLO DE CABEZA HUECA M8 x 25 |
| 3 | 164838 | REMACHE N.º 2 x 4,75 |
| 4 | 165077 | ARANDELA ELÁSTICA M14 |
| 5 | 165108 | ARANDELA ELÁSTICA M8 |
| 6 | 165978 | TORNILLO DE CABEZA HUECA M14 x 40 |
| 7 | 171788 | BOLA DE Ø1 3/8'' |
| 8 | 192008 | JUNTA SANITARIA DE 1 1/2'' |
| 9 | 192009 | ABRAZADERA SANITARIA DE 1 1/2'' |
| 10 | 192147 | LETRERO |
| 11 | 192505 | ANILLO TÓRICO Ø12,42 x 1,79 |
| 12 | 192551 | TAPÓN HEXAGONAL BSP DE 1/4" |
| 13 | 192626 | JAULA DE SALIDA |
| 14 | 192629 | MUELLE DE ENTRADA DE RETENCIÓN |
| 15 | 192632 | ASIENTO |
| 16 | 192647 | ANILLO TÓRICO Ø50,5 x 2,62 |
| 17 | 192595 | COMPROBACIÓN DE SALIDA |
| 18 | 192648 | ANILLO TÓRICO Ø41,0 x 1,78 |
| 19 | 192821 | SILENCIADOR DE VALVULAS |
| 20 | 194239 | SELLO DEL PISTÓN |
| 21 | 192895 | COLECTOR DE ADMISIÓN |
| 22 | 192896 | COLECTOR DE SALIDA |
| 23 | 193651 | CONJUNTO DE PISTÓN |
| 24 | 193690 | CILINDRO DE SALIDA |
| 25 | 193691 | CILINDRO DE ENTRADA |
| 26 | 193706 | CONJUNTO DE MOTOR DE AIRE |
Lista de piezas - Conjunto de motor neumático
| Ref. Nro. | Nro. de pieza | Descripción |
| 1 | 0115-010037 | CONJUNTO DE VÁLVULA |
| 2 | 161993 | ANILLO TÓRICO Ø23,5 x 1,78 |
| 3 | 161994 | ANILLO TÓRICO Ø4,47 x 1,78 |
| 4 | 162729 | SELLO DEL EJE |
| 5 | 162730 | COJINETE DEL EJE |
| 6 | 162731 | ANILLO TÓRICO Ø230 x 4 |
| 7 | 165108 | ARANDELA ELÁSTICA M8 |
| 8 | 165135 | ARANDELA PLANA M10 |
| 9 | 165963 | TUERCA DOMO M8 |
| 10 | 165965 | TORNILLO DE CABEZA HEXAGONAL M10 x 17 |
| 11 | 177010 | TORNILLO DE CABEZA HUECA M8 x 71 |
| 12 | 192799 | TAPÓN DE VENTILACIÓN |
| 13 | 192814 | MANGUERA DE DETECCIÓN DE FUGAS CON FUELLE |
| 14 | 192815 | 1/8R - CODO DE EMPUJE DE 6 mm |
| 15 | 192881 | FUELLE CON CUCHILLO |
| 16 | 192883 | CILINDRO |
| 17 | 192887 | TUERCA DE RETENCIÓN |
| 18 | 192888 | ESPACIADOR DE FUELLE |
| 19 | 192906 | SOPORTE DE BOMBA |
| 20 | 193094 | PERNO DEL CILINDRO |
| 21 | 193095 | PERNO DEL CILINDRO |
| 22 | 193237 | MECANIZADO DE PLACA EXTREMO IZQUIERDA |
| 23 | 193238 | MECANIZADO DE PLACA EXTREMO DERECHA |
| 24 | 193240 | ADAPTADOR DE ESCAPE |
| 25 | 193605 | CONJUNTO DE VÁLVULA DE AIRE |
| 26 | 194983 | CONJUNTO DE PISTÓN DE MOTOR DE AIRE |
Lista de piezas - Conjunto de pistón del motor neumático
| Ref. Nro. | Nro. de pieza | Descripción |
| 1 | 162728 | SELLO DEL PISTÓN DEL MOTOR DE AIRE |
| 2 | 165975 | TORNILLO PRISIONERO M16 x 61 |
| 3 | 192882 | EJE DEL PISTÓN |
| 4 | 192886 | PISTÓN |
Lista de piezas - Conjunto de válvula de aire
| Ref. Nro. | Nro. de pieza | Descripción |
| 1 | 0115-010425 | JUNTA TÓRICA DE CARRETE Y MANGUITO |
| 2 | 0115-010427 | PARACHOQUES |
| 3 | 0115-010428 | IMÁN |
| 4 | 0115-010431 | ESPACIADOR |
| 5 | 0115-010463 | PISTÓN QEV |
| 6 | 162719 | ANILLO TÓRICO Ø47,29 x 2,62 |
| 7 | 162767 | ANILLO TÓRICO Ø30 x 2 |
| 8 | 163951 | TORNILLO DE CABEZA HUECA M16 x 16 |
| 9 | 192651 | TAPÓN BSPP DE 1/'' |
| 10 | 0115-010424 | CONJUNTO DE CARRETE Y MANGUITO |
| 11 | 193241 | CARTUCHO QEV |
| 12 | 193243 | ENTRADA DE AIRE |
| 13 | 193244 | JUNTA DE ESCAPE DE AIRE |
| 14 | 193606 | CONJUNTO DE CUERPO DE VALVULA PRINCIPAL. |
Lista de piezas - Conjunto de pistón
| Ref. Nro. | Nro. de pieza | Descripción |
| 1 | 160513 | RESORTE DE CONTROL DE BOLA DE PISTÓN |
| 2 | 162805 | ANILLO TÓRICO Ø63,17 x 2,62 |
| 3 | 162806 | ANILLO TÓRICO Ø107,62 x 2,63 |
| 4 | 162807 | ANILLO TÓRICO Ø50,52 x 1,78 |
| 5 | 171784 | PELOTA |
| 6 | 192629 | MUELLE DE ENTRADA DE RETENCIÓN |
| 7 | 192631 | ASIENTO |
| 8 | 193652 | PISTÓN DE FLUIDO |
| 9 | 193653 | JAULA DE BOLAS |
