Conjunto de tapa y agitador de accionamiento directo Binks
Fabricante: Carlisle Binks
Número de pieza: 31-425, 41-3312, 41-3312-S
Descripción:

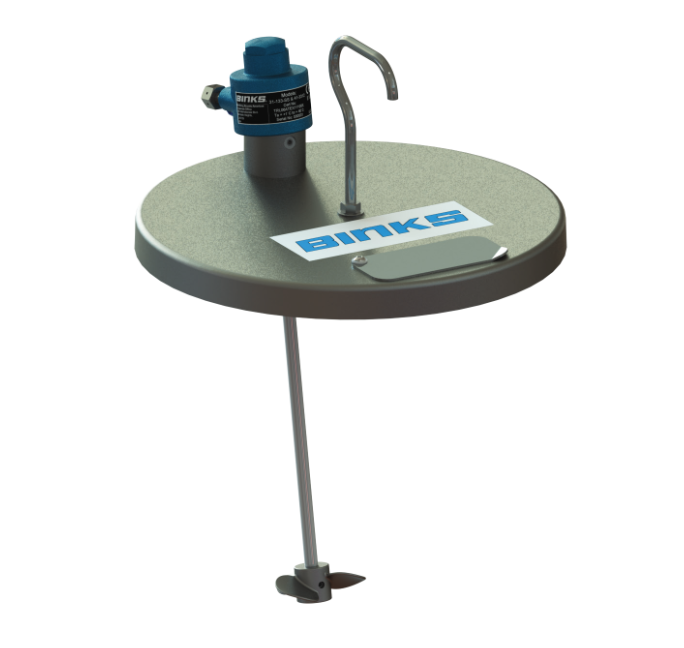

El conjunto de agitador y tapa se compone de un agitador (41-3312-S) y un conjunto de tapa (31-428) para usar con un balde de 25 litros (5 galones).

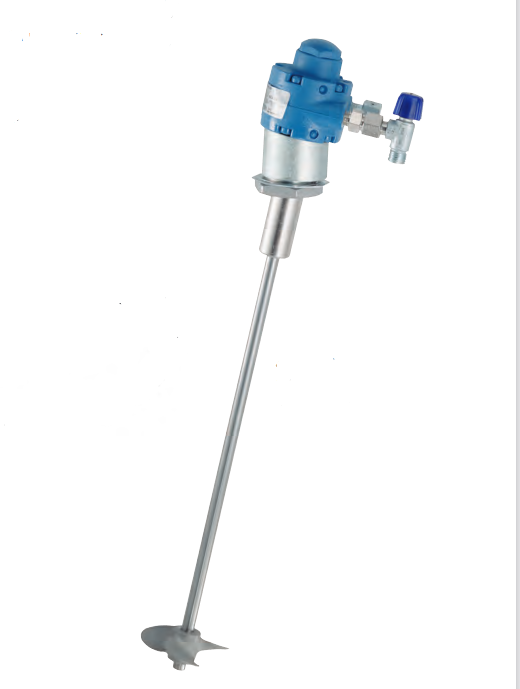

El agitador de transmisión directa de acero inoxidable (41-3312-S) es para materiales a base de agua, con un eje de 12", solo para usar con un balde de 25 litros (5 galones). Tiene acero inoxidable
partes mojadas
El agitador de accionamiento directo (41-3312) es para materiales a base de agua , con un eje de 13,5".
Todos los modelos son adecuados para su uso con materiales de revestimiento inflamables y para su uso en un área peligrosa clasificada como Zona 1.
Todos los modelos Rango de temperatura ambiente: +1º C a 40º C (34 a 104º F)
Todos los modelos están certificados para su uso en áreas peligrosas , Zona 1 para áreas alrededor del tanque y Zona 0 para el interior del tanque.
Clase de temperatura T5 (100°C)
Se suministra como un conjunto agitador / accionamiento o como un conjunto agitador / accionamiento / cubierta
Solo el agitador y el conjunto de transmisión son estándar
Presupuesto
|
Conexión de entrada de aire: |
¼” de presión positiva |
|
Diámetro de la hélice/paleta: |
80 mm [3,125 pulgadas] |
|
Velocidad máxima del eje: |
3.000 RPM |
|
Potencia de salida: |
0,19 kW [0,25 CV] |
|
Consumo de aire: |
283–396 l/min [10–14 CFM] |
|
Peso del envío: |
5,4 kg [12 libras] |
|
Nivel de sonido: |
80 dBa |
Materiales de construcción
|
Cuerpos de motores neumáticos: |
Hierro fundido |
|
Placas finales del motor: |
Aluminio |
|
Rotor del motor: |
Hierro fundido |
|
Tapa: |
Acero inoxidable |
|
Sellos del eje: |
Acero/Caucho de nitrilo |
|
Paletas: |
Fenólico |
|
Eje agitador: |
Acero inoxidable |
|
Hélice: |
Acero inoxidable |

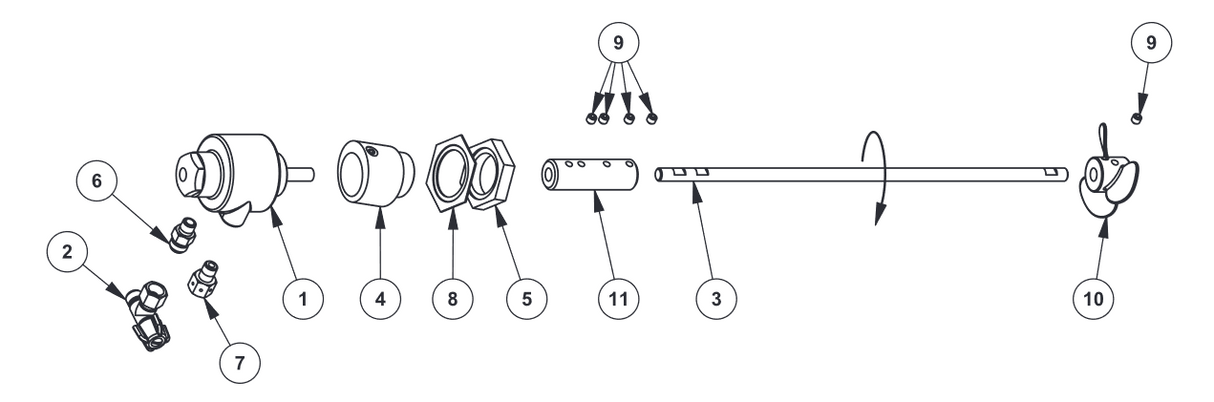

Piezas de repuesto
|
Parte # |
Descripción |
Cantidad |
Artículo # |
Notas |
|
37-478 |
Motor de aire |
1 |
1 |
|
|
73-159 |
Conjunto de válvula dosificadora |
1 |
2 |
|
|
31-92 |
Eje agitador, acero inoxidable de 13,5” |
1 |
3 |
|
|
31-92-S |
Eje agitador, 12” SS |
1 |
3 |
Agitador de acero inoxidable |
|
41-650 |
Conjunto de soporte |
1 |
4 |
|
|
20-6450 |
Contratuerca NPT de 1”, acero inoxidable |
1 |
5 |
|
|
71-28 |
Boquilla DM, 1/8 NPT x ¼ NPS |
1 |
6 |
|
|
41-646 |
Silenciador |
1 |
7 |
|
|
41-718 |
Arandela reductora |
1 |
8 |
|
|
20-2141 |
Tornillo de fijación, ¼ 20 x ¼” SS |
5 |
9 |
|
|
31-91 |
Hélice, SS |
1 |
10 |
|
|
41-645 |
Acoplamiento de eje |
|
11 |
|
|

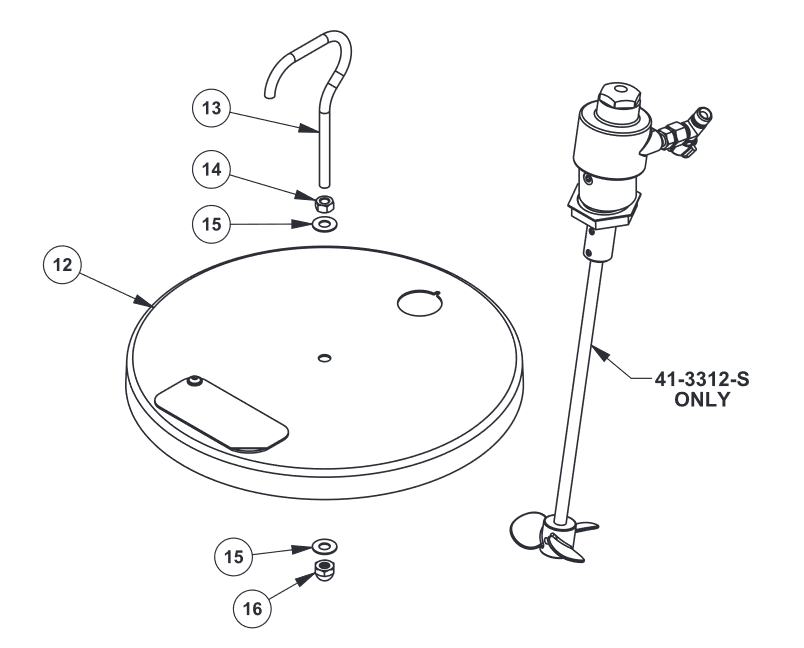

31-428 |
Conjunto de tapa de acero inoxidable |
1 |
12 |
Conjunto de agitador y tapa |
|
83-1899 |
Manejar |
1 |
13 |
|
|
20-2079 |
Tuerca hexagonal |
1 |
14 |
|
|
20-6928 |
Arandela plana |
2 |
15 |
|
|
20-6933 |
Nuez de bellota |
1 |
16 |
|
|
— |
*Incluido, pero no mostrado |
— |
— |
|
|
71-1109 |
*Conjunto de manguera de aire, 13” |
1 |
— |
|
|
71-1112 |
*Conjunto de manguera de aire, 16 1/2” |
1 |
— |
Agitador de acero inoxidable |
|
20-2002 |
*Llave hexagonal, 1/8” |
1 |
— |
|
