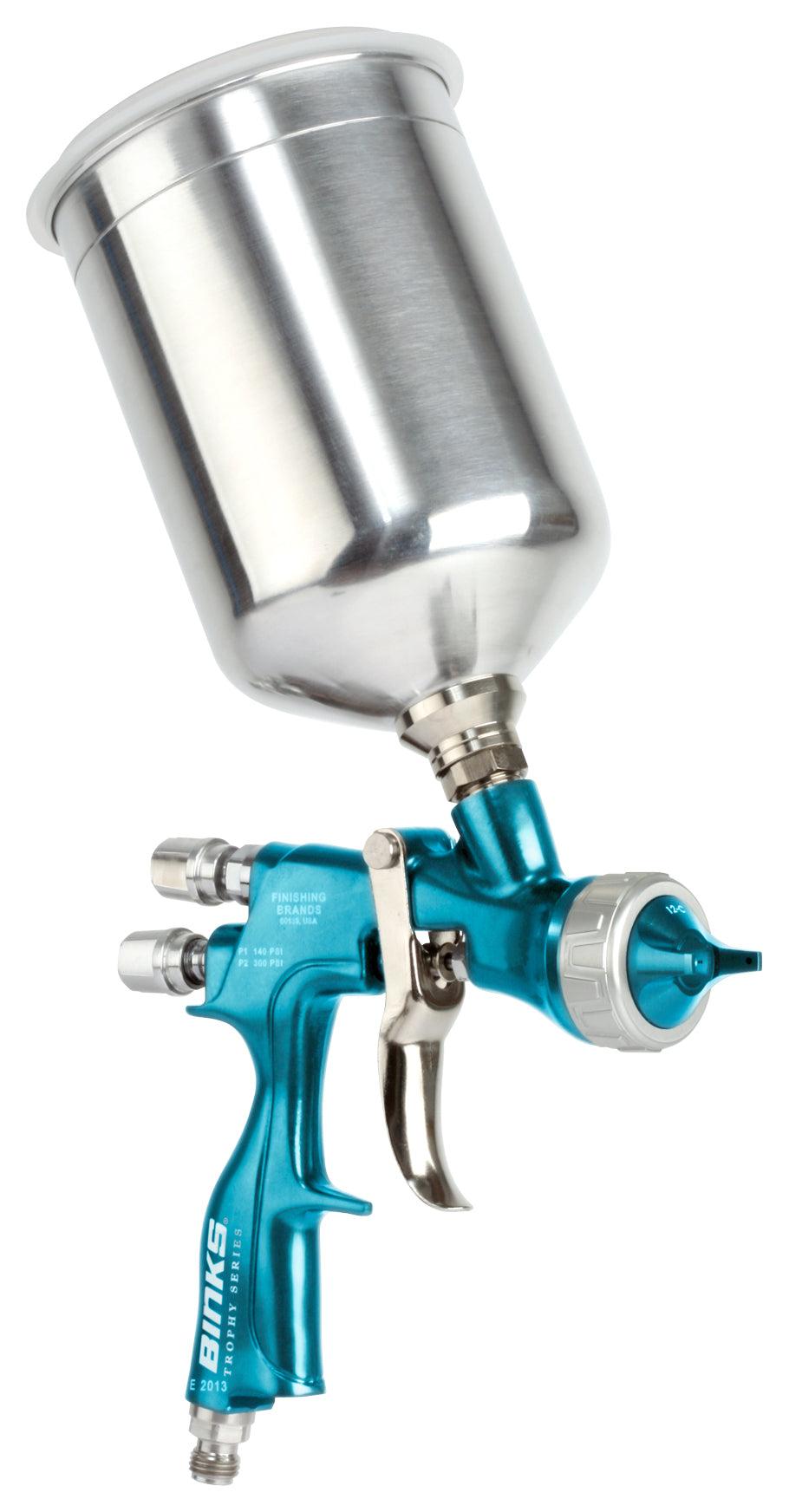

Pistolas pulverizadoras manuales de alimentación por gravedad de tamaño completo de la serie Trophy
Fabricante: Carlisle Binks
Número de pieza: 2466-XXXX-XXXX
Descripción: Las pistolas pulverizadoras de la serie Binks Trophy son las mejores para usar en aplicaciones de presión, gravedad y succión. El diseño liviano y ergonómico proporciona una comodidad y un control insuperables. La gran selección de boquillas de fluido y materiales de aguja significa que esta versátil gama de pistolas se puede usar en casi cualquier aplicación de recubrimiento. Disponibles en tecnologías de pulverización HVLP, LVMP (Trans-Tech) o CONVentional, estas pistolas incorporan la última tecnología de atomización avanzada. Utilice las pistolas pulverizadoras de la serie Binks Trophy para lograr un acabado fino y uniforme con una amplia gama de recubrimientos industriales.
Binks ha desarrollado una amplia selección de pistolas pulverizadoras, boquillas de aire y boquillas de fluido para ofrecer a los usuarios la pistola adecuada con la boquilla de aire perfecta para el trabajo. Los diseños de boquillas de aire completamente nuevos proporcionan patrones de pulverización uniformes con una atomización constante de arriba a abajo.
Las pistolas pulverizadoras Trophy están disponibles en las siguientes tecnologías:
- LVMP (Verde) - (Presión media de bajo volumen) También conocido como Trans-Tech, proporciona una eficiencia de transferencia igual o mayor a presiones de aire ligeramente más altas que HVLP.
- HVLP (Azul) - (Alto volumen, baja presión) La presión de aire es inferior a 10 PSI en la tapa de aire, lo que cumple con todos los estándares y requisitos reglamentarios europeos y estadounidenses.
- Convencional (marrón) : para aplicaciones de pulverización que requieren una mayor presión de aire. También es adecuado para configuraciones con materiales viscosos.
Consulte la siguiente tabla para conocer las especificaciones del cabezal de aire:
| Especificaciones del cabezal de aire convencional: |
| Tapa de aire | Patrón de rociado | CFM a 30 psi | CFM a 50 psi | CFM a 70 psi |
| 12-C | 4-12" | 8.3 | 12.1 | 14.2 |
| LVMP - Especificaciones del cabezal de aire de presión media y bajo volumen: |
| Tapa de aire | Patrón de rociado | CFM a 30 psi Entrada de pistola |
| 23-L | 4-12" | 10.6 |
| HVLP - Especificaciones del cabezal de aire de alto volumen y baja presión: |
| Tapa de aire | Patrón de rociado | scfm @ Tapa de 10 PSI Presión |
Entrada de pistola PSI a 10 PSI en Air Cap |
| 32-H | 8-18" | 18.5 | 24 |
*Todos los modelos vienen con boquillas y agujas de acero inoxidable para fluidos. Agujas con punta de plástico y carburo de tungsteno disponibles en Piezas y accesorios a continuación*
La ergonomía se toma en serio : las pistolas pulverizadoras de la serie Trophy de Binks tienen un diseño diferente. Son más ligeras y fáciles de manipular durante períodos más prolongados. Eso significa que los operadores pueden pulverizar durante períodos más prolongados con menos fatiga y lesiones. Esto puede marcar una gran diferencia en la productividad y la rentabilidad. Es por eso que nos tomamos la ergonomía tan en serio.
- Peso ligero: una de las gamas de pistolas pulverizadoras más ligeras y de mayor calidad disponibles.
- Diseñado para la mano: nuestros diseñadores de armas probaron una variedad de tamaños de mano y agarres para lograr el diseño ideal para el Trophy. La forma se centra, en última instancia, en la función y la reducción del estrés.
- Disparador: la acción de disparo fácil y ligera se crea mediante las características de estabilización integradas únicas.
- Válvula de aire sin retroceso: ofrece el tiro más suave del mercado. Elimina prácticamente cualquier retroceso al accionar el gatillo.
- Perillas y anillos de tapa de aire: todos los ajustes manuales han sido diseñados y fabricados para que sea prácticamente sin esfuerzo "ajustar" sus configuraciones o quitar piezas para mantenimiento o sustitución.
Piezas y accesorios:
Agujas y boquillas para fluidos:
- Aguja de acero inoxidable
- Boquilla de acero inoxidable
- Aguja de carburo de tungsteno
- Boquilla de carburo de tungsteno
- Aguja con punta de plástico
- Aguja para emplumar
Tapas de aire:
Tapas de aire de prueba:
Copa de gravedad -
- Vaso de gravedad de aluminio de 900 cc
- Tapas de vasos desechables
- Filtros de copa de gravedad
- Junta de copa de gravedad
Lista de repuestos (consulte el manual) -
| Ref. Nro. | Nro. de pieza | Descripción |
| 1 | 54-6120 | CONJUNTO DE ANILLO DE RETENCIÓN DE LA TAPA DE AIRE |
| 5 | (Ver arriba) | Tapa de aire |
| 6 | JGA-156-K10 | CLIP DE RESORTE (KIT DE 10) |
| 7 | (Ver arriba) | BOQUILLA DE FLUIDO |
| 8 | 54-6102-K3 | DEFLECTOR/SEPARADOR (KIT DE 3) |
| 9 | 54-6122 | CONJUNTO DE VÁLVULA DE PUERTO LATERAL |
| 10 | (Incluido en 54-6122) | CLIP DE RETENCIÓN |
| 11 | (Incluido en 54-6122) | CASQUILLO DEL CUERPO |
| 12 | (Incluido en 54-6122) | ANILLO TÓRICO |
| 13 | (Incluido en 54-6122) | VÁSTAGO DEL PUERTO LATERAL |
| 14 | (Incluido en 54-6122) | ALFILER |
| 15 | 54-6131-K | KIT DE SERVICIO DE VALVULA DE AIRE |
| 16 | (Incluido en 54-6131-K) | SELLO DELANTERO – VÁLVULA DE AIRE |
| 17 | (Incluido en 54-6131-K) | SELLO DE LA VÁLVULA DE AIRE DELANTERA |
| 18 | 54-6109 | VÁLVULA DE AIRE DEL EJE |
| 19 | (Incluido en 54-6131-K) | RESORTE DE VALVULA DE AIRE |
| 20 | (Incluido en 54-6131-K) | SELLO TRASERO – VÁLVULA DE AIRE |
| 21 | SN-66 | ALOJAMIENTO |
| 22 | (Ver arriba) | AGUJA |
| 23 | 54-6133-K3 | CONJUNTO DE RESORTE/ALMOHADILLA (KIT DE 3) |
| 24 | 54-6111 | PERILLA DE AJUSTE DE AGUJA |
| 25 | 54-6130-K | KIT DE EMBALAJE DE AGUJAS (ESTÁNDAR) |
| 26 | (Incluido en 54-6130-K) | TUERCA – EMPAQUE |
| 27 | (Incluido en 54-6130-K) | RESORTE PARA EMBALAJE |
| 28 | SN-2-K3 | EMBALAJE DE AGUJAS (ESTÁNDAR) |
| 29 | 54-4360 | DESENCADENAR |
| 30 | 54-6132-K | KIT DE TUERCA DE TORNILLO DEL GATILLO |
| 31 | (Incluido en 54-6132-K) | TORNILLO GATILLO |
| 32 | (Incluido en 54-6132-K) | TUERCA DEL GATILLO |
| 33 | 54-3513 | TAPA DEL HUSILLO |
| 34 | SN-11 | ENCHUFAR |
| 35 | 54-6112 | ACCESORIO – ENTRADA DE AIRE |
